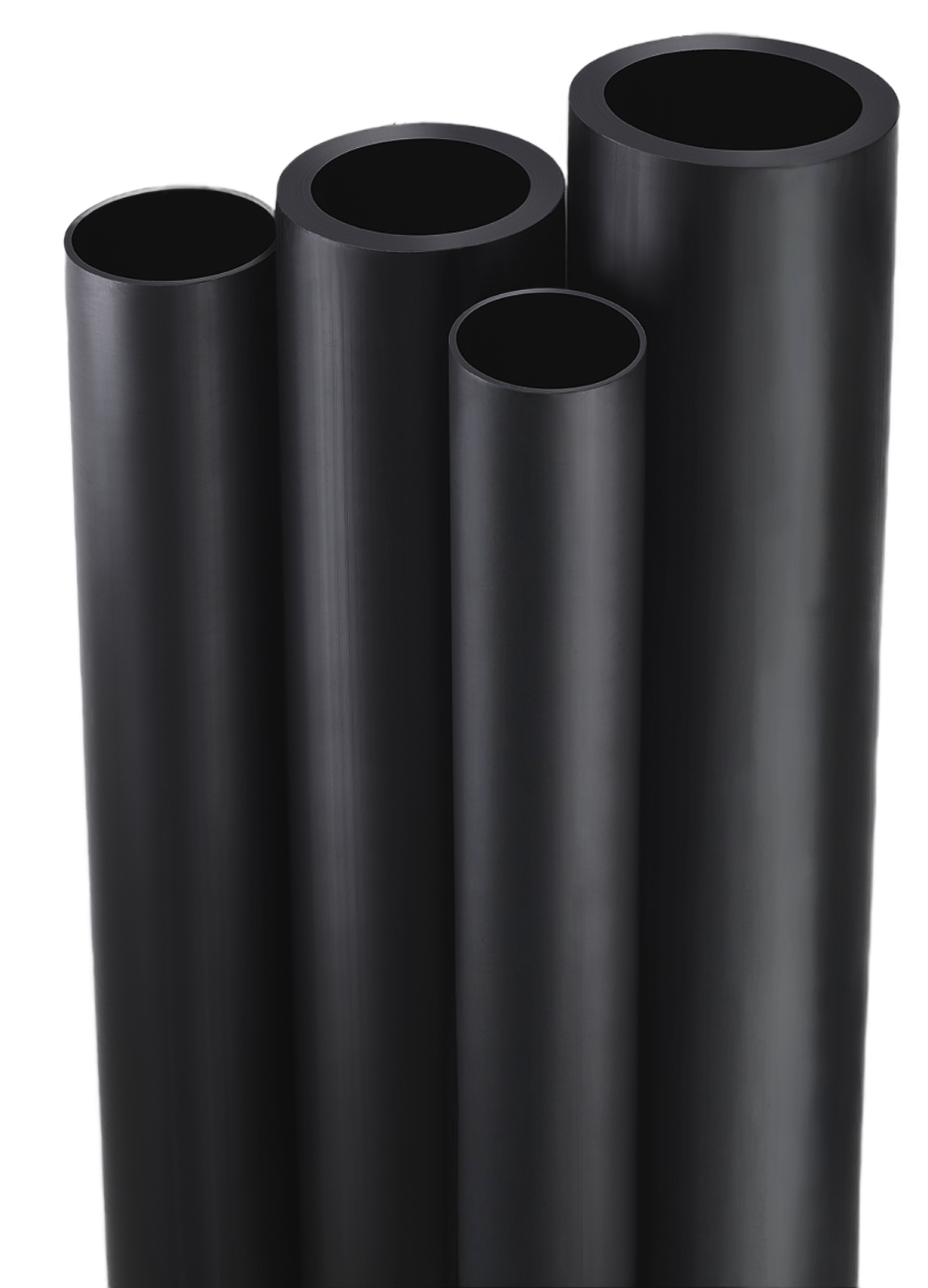

Данный вид труб не рассчитан на внутреннее давление и предназначен для безнапорных систем, например, для безнапорной канализации, кабельных сетей, либо используется в качестве защитного футляра.
|
Диаметр, мм |
ф63-450 мм |
|||||
|
SDR |
26 |
21 |
17,6 |
17 |
13,6 |
11 |
|
Рабочее давление PN |
безнапорная |
|||||
|
Рабочая температура |
До 40 °C |
|||||
|
Материал труб |
ПЭ вторичный |
|||||
|
Варианты изготовления |
ф63-110 мм |
бухты по 100м и 200м |
||||
|
ф110-450 мм |
отрезки по 12м и 13м |
|||||
| Технические характеристики полиэтиленовых труб | ||||||||||||
| ТУ | ||||||||||||
| Диаметр, мм | SDR 26 | SDR 21 | SDR 17,6 | SDR 17 | SDR 13,6 | SDR 11 | ||||||
| Стенка, мм | Вес, кг/м | Стенка, мм | Вес, кг/м | Стенка, мм | Вес, кг/м | Стенка, мм | Вес, кг/м | Стенка, мм | Вес, кг/м | Стенка, мм | Вес, кг/м | |
| 20 | - | - | - | - | - | - | - | - | - | - | 2 | 0,116 |
| 25 | - | - | - | - | - | - | - | - | 2 | 0,148 | 2,3 | 0,169 |
| 32 | - | - | - | - | - | - | 2 | 0,193 | 2,4 | 0,229 | 3 | 0,277 |
| 40 | - | - | 2 | 0,244 | 2,3 | 0,281 | 2,4 | 0,292 | 3 | 0,353 | 3,7 | 0,427 |
| 50 | 2 | 0,308 | 2,4 | 0,369 | 2,9 | 0,436 | 3 | 0,449 | 3,7 | 0,545 | 4,6 | 0,663 |
| 63 | 2,5 | 0,488 | 3 | 0,573 | 3,6 | 0,682 | 3,8 | 0,715 | 4,7 | 0,869 | 5,8 | 1,05 |
| 75 | 2,9 | 0,668 | 3,6 | 0,821 | 4,3 | 0,97 | 4,5 | 1,01 | 5,6 | 1,23 | 6,8 | 1,46 |
| 90 | 3,5 | 0,969 | 4,3 | 1,18 | 5,1 | 1,4 | 5,4 | 1,45 | 6,7 | 1,76 | 8,2 | 2,12 |
| 110 | 4,2 | 1,42 | 5,3 | 1,77 | 6,3 | 2,07 | 6,6 | 2,16 | 8,1 | 2,61 | 10 | 3,14 |
| 125 | 4,8 | 1,83 | 6,4 | 2,26 | 7,1 | 2,66 | 7,4 | 2,75 | 9,2 | 3,37 | 11,4 | 4,08 |
| 140 | 5,4 | 2,31 | 6,7 | 2,83 | 8 | 3,35 | 8,3 | 3,46 | 10,3 | 4,22 | 12,7 | 5,08 |
| 160 | 6,2 | 3,03 | 7,7 | 3,71 | 9,1 | 4,35 | 9,5 | 4,51 | 11,8 | 5,5 | 14,6 | 6,67 |
| 180 | 6,9 | 3,78 | 8,6 | 4,66 | 10,2 | 5,47 | 10,7 | 5,71 | 13,3 | 6,98 | 16,4 | 8,43 |
| 200 | 7,7 | 4,68 | 9,6 | 5,77 | 11,4 | 6,78 | 11,9 | 7,04 | 14,7 | 8,56 | 18,2 | 10,4 |
| 225 | 8,6 | 5,88 | 10,8 | 7,29 | 12,8 | 8,55 | 13,4 | 8,94 | 16,6 | 10,9 | 20,5 | 13,2 |
| 250 | 9,6 | 7,29 | 11,9 | 8,92 | 14,2 | 10,6 | 14,8 | 11 | 18,4 | 13,4 | 22,7 | 16,2 |
| 280 | 10,7 | 9,09 | 13,4 | 11,3 | 15,9 | 13,2 | 16,6 | 13,8 | 20,6 | 16,8 | 25,4 | 20,3 |
| 315 | 12,1 | 11,6 | 15 | 14,2 | 17,9 | 16,7 | 18,7 | 17,4 | 23,2 | 21,3 | 28,6 | 25,7 |
| 355 | 13,6 | 14,6 | 16,9 | 18 | 20,1 | 21,2 | 21,1 | 22,2 | 26,1 | 27 | 32,2 | 32,6 |
| 400 | 15,3 | 18,6 | 19,1 | 22,9 | 22,7 | 26,9 | 23,7 | 28 | 29,4 | 34,2 | 36,3 | 41,4 |
| 450 | 17,2 | 23,5 | 21,5 | 29 | 25,5 | 34 | 26,7 | 35,5 | 33,1 | 43,3 | 40,9 | 52,4 |
